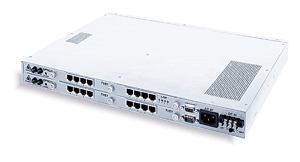

Оптичний мультиплексор FlexGain FOM16E
Особливості:
- Передача 4, 8, 12 або 16 потоків Е1 чи змішаного TDM+Ethernet-трафику
- Проста установка
- Модульний конструктив
- Широкий набір інтерфейсів: Е1 G.703, 10/100BaseT, V.35
- Передача змішаного TDM+IP-трафику
- SNMP-управління
Оптичний мультиплексор FlexGain FOM16E - це обладнання лінійного тракту для одночасної дуплексної передачі 4 ... 16 цифрових потоків Е1 G.703 зі швидкістю 2048 кбіт/с кожний, по двох чи одному ненавантажених волокнах оптичного кабелю або для передачі змішаного TDM+IP-трафику.

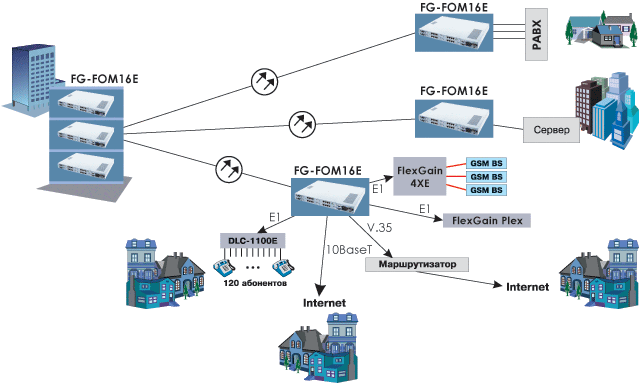

FlexGain FOM16E може застосовуватися:
- для об'єднання локальних мереж (LAN);
- як обладнання лінійного тракту систем передачі для організації абонентського виносу;
- для передачі цифрового потоку по волоконно-оптичних з'єднувальних лініях між АТС;
- для підключення базових станцій систем мобільного зв'язку до АТС;
- для передачі мови і даних уздовж технологічних об'єктів (трубопроводи, залізниця і шосейні дороги і т.д).
Мультиплексор FlexGain FOM16E виконується у конструктиві MiniRack з універсальним живленням як від батарей напругою постійного струму -36/-72 B, так і від мережі змінного струму напругою 220 B.
Мультиплексор FlexGain FOM16E має 4 платомісця для установки трибутарних модулів 4хЕ1, модулів мережевого інтерфейсу Ethernet 10/100BaseT зі швидкістю передачі даних до 8,448 Мбіт/с або інтерфейсних модулів V.35 n*64 (n=1…32, 64, 128). Два спеціалізованих платомісця призначені для встановлення основного і резервного оптичних приймачів. Переключенння між основним та резервним приймачами відбувається автоматично, час переключення - не довше 60 мс.
Система управління мультиплексорами FlexGain FOM16E забезпечує управління і контроль за станом як локального, так і віддаленого мультиплексорів, а також контроль за якістю та достовірністю передачі інформації по кожному із задіяних інтерфейсів Е1 G.703 і по оптичному інтерфейсу. До комплекту постачання мультиплексора входять термінальна програма управління і SNMP елемент-менеджер.
Технічні характеристики
|
| Інтерфейс Е1 |
|
| Тип раз'єму |
RJ-45, розетка |
Опір |
120 Ом |
Швидкість сигналу |
2048 кбіт/с ± 50 ppm |
Лінійний код |
HDB3 |
Стандарт |
G.703 |
Фазові тремтіння |
згідно з рекомендаціями G.742, G.823 |
|
| Інтерфейс LAN (Ethernet) |
|
Тип інтерфейсу |
10BaseT |
Тип роз'єму |
RJ-45 |
Кількість портів |
4 порти, вбудований hub |
Лінійна швидкість |
8448 кбіт/с ± 50 ppm |
|
| Інтерфейс V.35 |
|
Тип інтерфейсу |
V.35 |
Тип роз'єму |
DB-25 |
Кількість портів |
1 |
Лінійна швидкість |
n *64, n =1…32, 64, 128 |
|
| Оптичний інтерфейс |
|
Тип лазерного діоду |
MLM –1310 нм / MLM –1550 нм |
Тип роз'єму |
FC/PC |
Робоча довжина хвилі |
1310 ± 30 нм / 1550 ± 30 нм |
Лінійне кодування |
Скрембльований NRZ |
Вихідна потужність (пікова) |
-7 ... -15 дБм для 1310 нм / 0 ... -2 дБм для 1550 нм |
Чутливість на прийомі |
-34 з коеф. помилок 10-10 |
Загасання,що перекривається |
> 19 дБ для 1310 нм / > 36 дБ для 1550 нм |
Резервування |
1+0 або 1+1 |
Захист від електромагнітних перешкод |
згідно з рек. CISPR22 клас А |
|
| Додаткові функції |
|
SNMP-управління |
Можливість підключення зовнішньої аварійної сигналізації |
Можливість встановлення різних видів тестових шлейфів |
|
| Живлення |
|
Напруга живлення модулів FG-FOM16E
постійне/змінне |
-36 ...-72/ ~90 ~260 В 50 Гц (~90…~220 В 50 Гц) |
|
| Споживана потужність |
|
Макс. споживана потужність |
не більше 30 Вт у конфігурації 1+1 |
|
| Умови експлуатування |
|
Діапазон робочих температур |
0…60°С; |
Відносна вологість |
5-95 % |
|
| Надійність |
|
Тривалість напрацювання на відмову (MTBF) |
57000 годин |
|
| Габарити |
|
Модуль FG-FOM16E |
436x45x330 мм |
|
